1.氧氣貯氣缺灌     2.電動機    3.煤氣貯氣灌
4.減速箱           5.出瓶鬥     6.送瓶機構
7.拉絲鉗架         8.火頭架     9.吹灌針架
10.灌裝機構        11.進瓶鬥     12.進瓶輸送機構

四、產品細節

導液管及倒液針管
通過導液管輸送藥液，並由倒液針管將藥液導入安瓿瓶。

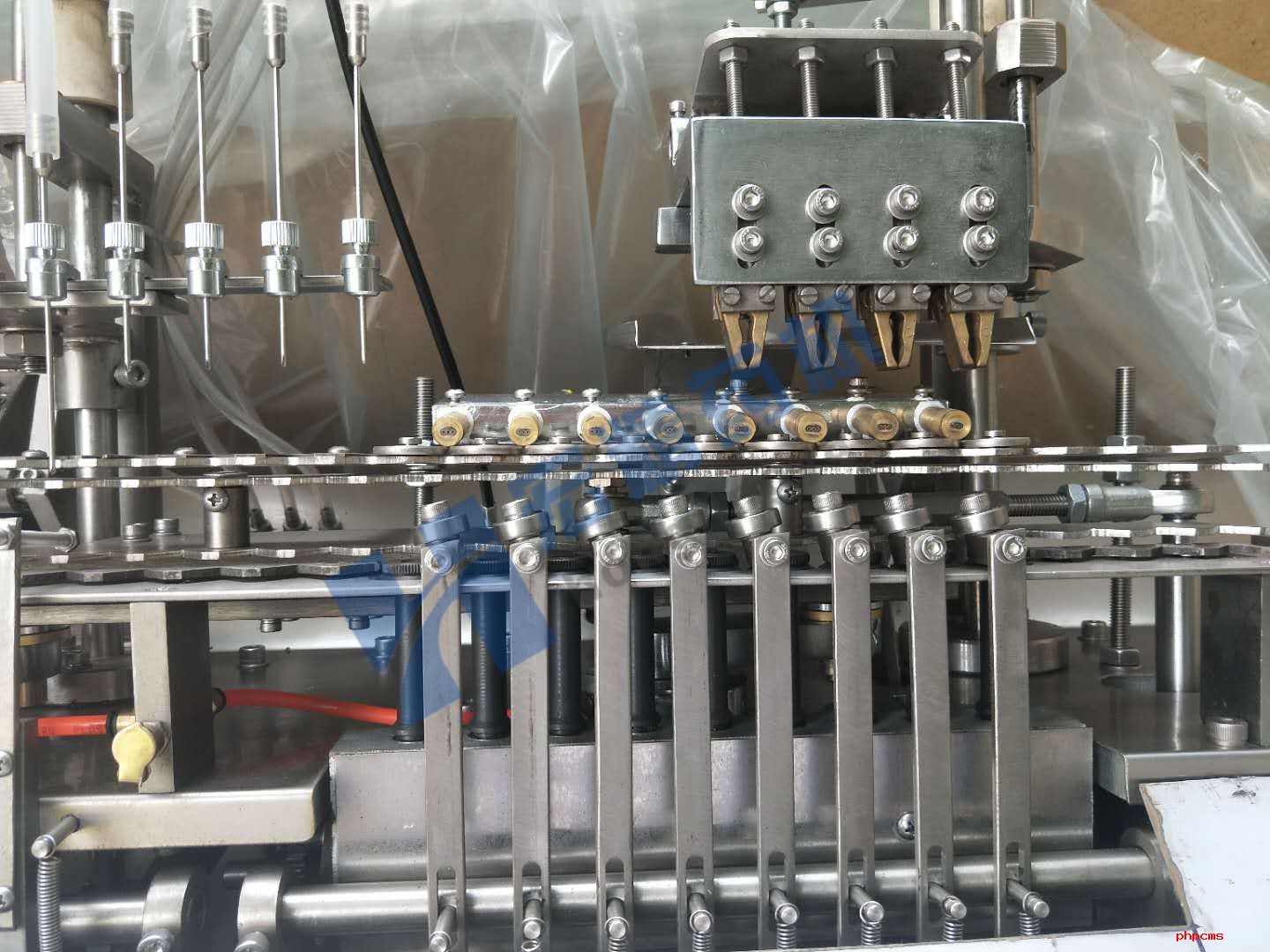

火頭及拉絲鉗
機器設有兩組火頭，一組為預熱火頭，一組為拉絲火頭，兩次熱化後，拉絲鉗迅速下降到最低位置融化安瓿瓶頸夾住，並上升完成拉絲。

傳動齒板
傳送安瓿瓶，當安瓿規格互換時，需將上齒板略微調節，否則或影響安瓿瓶的傳送。

燃氣及氧氣開關
可通過調節氧氣機燃氣的量來調節火頭大小。向左為開，向右為關閉。使用完畢後，務必關掉燃氣及氧氣。

五、機器的使用及保養
（1） 每次開車前用手輪轉動機器，查看轉動是否有異常現象，確定正常後方可開車。
（2） 調整機器時，工具使用要適當，嚴禁用過大的估計或用過猛來拆卸零件，避免損壞機件或影響機器性能。
（3） 每當機器進行調整後，一定要將鬆動過的螺釘緊固，再用手輪察看各工位動作是否協調，方可以開車。
（4） 燃氣頭應經常從火頭大小來判斷是否良好，因為燃氣頭之小孔使用一定時機器必須保持清潔，嚴禁機器上有油汙、藥液或玻璃碎屑，以免造成機器損蝕，故必須注意如下：
a. 機器生產過程中，及時清除藥液或玻璃碎屑。
b. 交班前將機器各部清潔一次，機器表麵運動部位進行潤滑。
c. 每周應大擦洗一次，特別是將平常使用中不容易清潔的地方擦淨，或用壓縮空氣吹淨，對機器傳動部位進行潤滑。
d. 應經常檢查機器氣源接口是否有鬆動，皮管是否有破損，鬆動應緊固，破損應更換。
八、機器的安裝
（1）機器安裝前，應將機器清洗幹淨。
（2）講機器檢查一下，觀看在裝運過程中有無損壞鬆動。
（3）將各潤滑點加新潤滑油。
（4）用手輪轉動機器檢查個工位動作是否正確

（5）檢查電路係統，但必須要有接地裝置，防止感應，灌注係統、燃氣係統、氣源係統是否正確。
（6）上述準備好後，卸下三角皮帶，合上電源，觀察電動機主動輪是否順時針旋轉（見圖六），方向正確後，方可裝上皮帶開車。


六、各部位的操作及調整

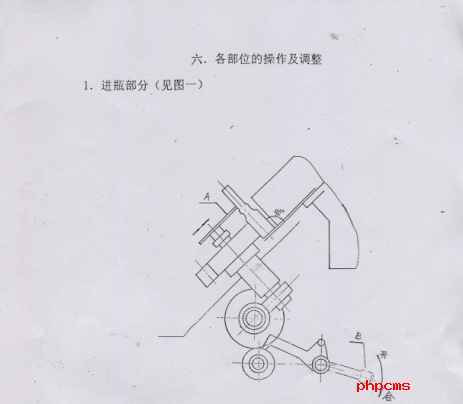

1.進瓶部分（見圖一

（一） 擋瓶板的調整
開車前，調整輸送鏈的擋板（A）使安瓿落在輸送鏈槽塊中並與底板垂直，以保證安瓿輸送平穩，避免產生夾瓶現象。
（二） 離合器的使用
每當安瓿用完需加瓶時，在不停機的情況下可打開離合器手柄B，使輸送鏈槽停止送瓶，而灌裝封口工位上的安瓿又能順利工作完畢。

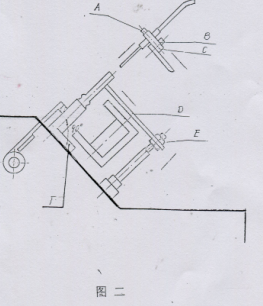

2、針架組的調整（見圖二）
（一）安瓿位置調整
   停機用手輪輸送一組十六隻空安瓿放置於針架上，旋鬆螺母E，是安瓿與上固定板D及下固定板F互成90°,再調整上固定板的高低，並使上固定板D距離安瓿口約17mm然後旋緊螺母E.

（二）針頭組的調節
針頭組的作用有二種，一組吹氣，另一組灌裝藥液。兩組調節方法相同，特別是藥液灌裝，為保證泵打出來的藥液能及進地輸送到每一隻安瓿內，針頭伸入安瓿內距離須超過瓶頸2mm，但又不得摩擦安瓿口。因此，可按下列步驟調節
A. 為使針頭進入安瓿時不與安瓿扣摩擦，可以有針調節螺釘B來調整鬆動B,針頭固定板C移動，然後對準安瓿中心旋緊B即可。
B. 針管在安瓿內的調節分二步。第一步調整整體行程到瓶頸部位，然後第二步調節螺釘A，是使針管微量上下移動到所要求的範圍內。
C. 上述二點的調整必須是用手輪來調整的（手輪方向麵對操作人為順時針，不可以逆時針旋轉)。轉動手輪，針頭架之針頭下移動的時機應使安瓿剛剛擱到灌注藥液（同吹氣）這擋齒板時針頭應開始插入安瓿口，當藥液灌注好後，針口應在安瓿搬動前全部退至安瓿口外，直到二組針頭全部通知好為止。
經過以上調節以後，必須用手輪多轉幾圈，查看機構工作情況，但必須注意，每隻鬆動的緊固螺釘一定要在調整後旋緊，否則會影響機器的正常運轉。
3  自動止灌裝置的調節：
自動止灌機裝置的作用是防止機器在生產過程中，遇著個別缺瓿或安瓿使用完但機器仍在運轉，而不使藥水注出，避免汙損機器，防止浪費，其工作原理及調節方法如下：
a.工作原理

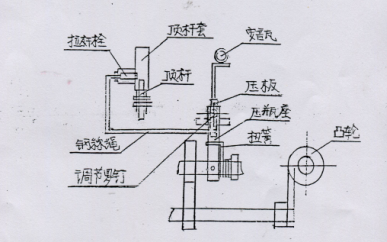

每當轉動齒板將安瓿搬到灌藥水工位時，這是壓瓶凸輪的高點沿圓弧逐漸向底點下移，而壓瓶座與調節羅釘靠扭簧力向下，直到壓住安瓿瓶為止，此時調節羅釘與壓板保持一定距離，故將拉杆栓不再拉出，而頂杆將帶動頂杆套一起向上移動，使玻璃泵工作，達到了灌液之目的，如果碰到缺瓶時，而這是壓瓶座上調節羅釘要壓住壓板，起到了鋼絲繩將拉杆栓拉出，頂杆帶不動頂杆套，使玻璃泵不工作嗎，而達到停止灌液之目的。（見圖三）

b.調節方法：
當安瓿規格互換時，止灌裝置因安瓿直徑大小而受到影響，為此可以利用壓瓶座上調節羅釘放長與縮短來調節與壓板之間的間隙，以保證灌藥裝置的作用。

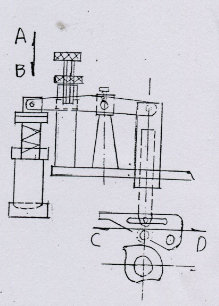

4、藥液裝置的調節：
   藥液裝置大小的方法兩種：見圖：
（1）利用鬆開扇子板上螺帽，移至C方向，則裝量增加，移至D方向，則裝量減少。
（2）利用橫梁上調節螺帽鬆開，移向至A方向，則裝量增加，移向至B方向，則裝量減少。兩種調準好後，把螺帽拚緊。

5、燃氣頭的調節
本拉絲灌封機所用燃氣為煤氣加氧氣，或液化氣加氧氣兩種使用時對氣體進行壓力控製。煤氣和液化氣的所壓控製在0.9～1Kpa,氧氣壓力控製在0.08～0.1Mpa,在封口時隻須將煤氣和氧氣按一定比例就能對安瓿進行加熱。
  拉絲封口是否光滑嚴密，與火焰大小、燃氣位置高低及安瓿轉動是否均（jun1）勻有關，因此從以下幾方麵進行調整：
（一）煤氣火頭和氧氣火焰大小調節：（見附圖一）
燃氣火開關接在麵板上，先按煤氣開關，然後點火後再開氧氣，（切不可先開氧氣開關）煤氣和氧氣的調節閥將貯氣罐中的煤氣和氧氣分別送至火頭，並控製其大小，通過混合產生火焰。一般藍白色火焰為最好，綠色或紅色火焰表示濕度降低，則可以提高氧氣的比例來改善。
在燃氣頭點火時，應先開燃氣總開關，在熄火時也應先關燃氣總開關，以確保安全。
（二）燃氣頭位置高低的調節（見圖四）

調節螺釘A,使火頭架C上的火焰與安瓿保持一定距離約12mm,調整調節螺釘B，使火點的火焰距離安瓿口約8mm，然後根據安瓿預熱或加熱來調節火焰大小。

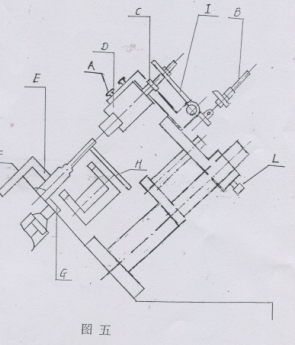

6.拉絲鉗的調整（見圖五）
安瓿封口的好壞，除與火焰大小有關外，還與安瓿在拉絲工位上的轉動情況、拉絲鉗拉絲位置、力大小有關。因此，拉絲鉗上下位置、時間調節得適當與否，對拉絲封口起到相當大的作用，其調整方法如下：
（一）保證安瓿旋轉
       調整壓杆F使其上軸承壓在安瓿上旋轉自如，同時托輪G及上固定板H使安瓿垂直底板，這樣才保證旋轉平穩。
（二）拉絲鉗位置調整：
      通過L對拉絲鉗D進行粗調，使拉絲鉗鉗口到達安瓿拉絲部位，然後觀看拉絲情況，再對微調螺母A進行微調，修正鉗口位置，使拉絲鉗拉絲達到技術要求。
（三）拉絲鉗開、閉的調整
      開鉗凸輪轉動，使鋼絲繩B上下運動，壓板I上下擺動，從而使拉絲鉗口D開閉，完成拉絲動作，調節螺栓C可微調鉗口開合大小。
